RXマイコンによるMP3プレーヤ

RXマイコン(インターフェース誌２０１１年５月号付録）によるMP3プレーヤを同誌６月号の記事に従って作成してみた。

きっかけ
開発環境テスト(1) - HEW
開発環境テスト(2) - FET
MP3プレーヤのハードウエア製作
MP3プレーヤのプログラム実行
感想

更新：2011/05/21, 2011/05/25, 2011/06/05, 2011/07/31

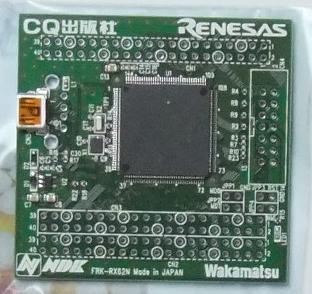

	きっかけ書店でたまたま手にしたインターフェース６月号にマイコンを使ってMP3プレーヤを製作する記事が載っているのを発見。この記事に釣られ、マイコンそのものが付録として付いている５月号も書店の店頭に並んでいたので一緒に購入した。

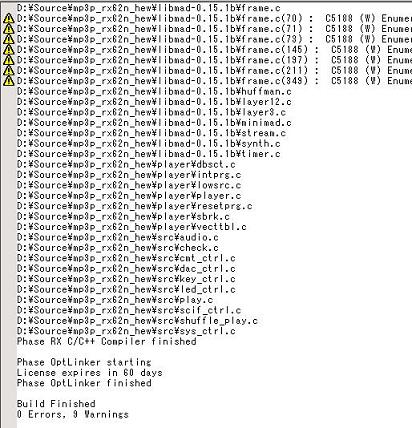

	開発環境テスト(1) - HEW マイコンの開発環境を仕事用のＰＣにインストールしたくないので、実験用のノートＰＣで使えるかどうかを最初にテストした。メーカが正式にサポートするのはWindowsXP以降なので、実験用ＰＣ(Windows2000)で使えるかどうかが問題になります。先にテストしたのは評価版開発環境(High-performance Embedded Workshop　バージョンは4.08.00.011)です。６月号のCD-ROMに含まれているMP3プレーヤのソースをこの実験機でコンパイルできることを確認しました。（左はコンパイルメッセージです。）
	開発環境テスト(2) - FDT 続いて FDT (評価版フラッシュ開発ツールキット V.4.07 Release 00)をテストしました。（インストール自体はFDT,HEWの順。）ところがFDTの起動時に「The Security file in use is corrupted or out of date. Request a new UNLOCK key and enter it here.」というメッセージのダイアログが表示されてしまいます。正しいUNLOCKキーを入力できなければ先へ進むことが出来ず、プログラムを終了させるしかありません。どうも製品版がダウンロードされてしまった（？）ような感じです。 USBドライバは正常のようで、マイコンボードをUSB経由でＰＣにつなぐと確かに認識されてデバイスマネージャに表示されます。結局、インターフェース誌の編集部にメールで問い合わせてみることにしました。「雑誌記事はVer 4.06ですが、現行のVer 4.07との違いについて何か情報はありませんか？」という感じで。評価版なので応答があるかどうか分かりませんが、ルネサスにもＨＰの問い合わせフォームから問い合わせてみました。 (ここまで 2011/05/21)
	問い合わせに対する回答と一応の解決インターフェース誌編集部とルネサスの両方から回答がありました。どちらもいろいろ書いてあったけど、要するに「そんなはずは無いですよ」ということです．．．（もちろんつっけんどんな文面ではなく丁重なものでした）。さっそくデッドロックに突き当たってしまいましたが、FDTのダウンロードページに対応ＯＳのバージョンの記載が見あたらなかったことを思い出しました。HEWはうまくいったので気にしてなかったけどもしかしてWindows2000がまずいのかと思い、確認したところその情報はPDFにあることを発見。それによると Windows2000をサポートするのはVer 4.06まででした。現行のVer 4.07とは"0.01"しか違わないのに？と思いつつ、Ver4.06を使ってみたところ解決(?)しました。（ルネサスのダウンロードページにVer4.06へのリンクはありませんがインストールファイルのURLを直打ちしたらダウンロードできました。ファイル名にバージョン番号を含んでいるので推測できます。） (ここまで 2011/05/25)

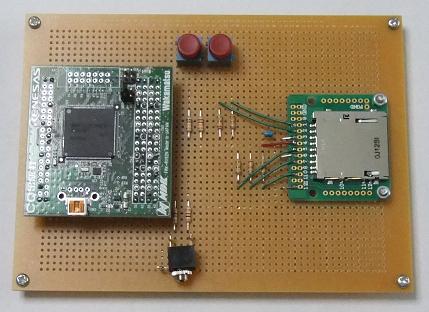

	MP3プレーヤのハードウエア製作６月号９５ページの回路に従って製作（ただしTxD2からシリアルポートへの配線はしていない）。SDカードソケットにはサンハヤトのCK-35を使用。

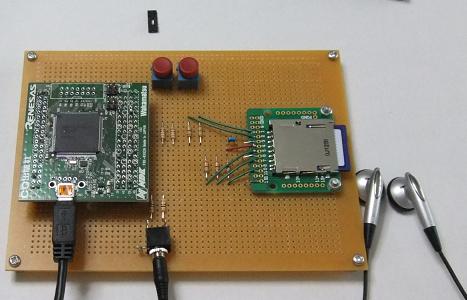

	MP3プレーヤのプログラム実行６月号付録CD-ROMのプログラムをそのままロードして実行してみた。たしかに再生できます。 (ここまで 2011/06/05)

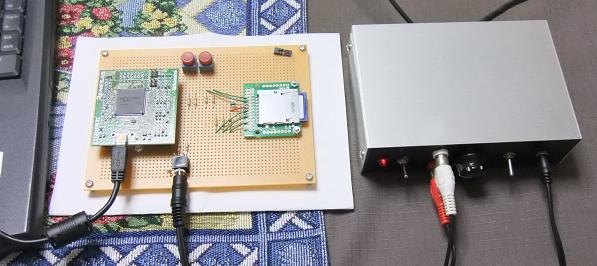

	感想 RX62のDACは10bitということで音質的には期待していなかったのですが、実際聴いてみると全然問題有りません(!)。iPodに負けない、と言ってよいです（iPod自体、高音質のオーディオ機器では無いでしょうが）。そこで、作品としてまとめることにしました。→ 次のページ左の写真：ヘッドホンアンプにつないで聴いてみる。 (ここまで 2011/07/31)
